挖掘机惰轮的拆卸和组装更换过程

2023/9/14 10:51:01



挖掘机惰轮的拆卸和组装更换过程

惰轮的拆卸和组装

名称




1       放油塞

2       惰轮

3       止动环

毂


5       O型圈

6       轴

7            表面密封件

8       衬套






A.

B


CX130

263.6-265.5毫米

185.8-189.3毫米


CX160

283.6-285.6毫米

199.8-203.3毫米


CX210

283.6-285.6毫米

199.8-203.3毫米


CX240

283.6-285.6毫米

199.8-203.3毫米


重新调节

若惰轮磨损到指定极限或者有渗漏的迹象时,必须重新调整或更换新惰轮。有关磨损范围的详情请参照第1002部分。





步骤 3


取下

步骤 1

JS00348A

用合适的溶剂清洁惰轮(2)。在支架上安装惰轮(2),放油塞(1)在底部。取下毂(4)上的放油塞(1)后放油。

步骤 2

JS00349A

取下一端的止动环(3)并丢弃。取下轴(6)上的毂(4)。


JS00350A

取下轴(6)上的密封圈(5)并丢弃。取下惰轮(2)上带有毂(4)的轴。

步骤 4

JS00351A

取下其他的止动环(3)并丢弃。取下轴(6)上的毂(4)和O型圈(5),并丢弃型圈(5)。

步骤 5







JS00352A

用起子或类似工具取下轴上的表面密封件(7)。请勿损坏毂的密封孔。丢弃刮油密封环。




步骤 6


JS00353A

用起子或类似工具取下惰轮(2)上的表面密封件(7)。请勿损坏惰轮密封孔。

步骤 7


检查

步骤 1

用合适的清洁剂清洁所有部件。也清洁惰轮内的空腔。用压缩空气以低压干燥所有部件,并使用清洁的润滑油。

步骤 2

检查轴上的衬套表面有无划痕、锈斑和其他损失。在四个相对点测量轴的直径。将测量所得值与规格相比较。必要时更换衬套。

步骤 3

检查衬套有无磨损和损坏。测量衬套内径和宽度。将测量所得值与规格相比较。必要时更换衬套。

步骤 4

检查毂密封件和惰轮孔有无损坏。必要时更换新部件。测量毂密封孔的深度。将测量所得值与规格相比较。必要时更换。


JS00354A

注:若在步骤3检查时发现衬套(8)需要更换,请执行以下步骤。

用锤子和黄铜冲头将衬套(8)撬出惰轮(2)。请勿损坏惰轮密封孔。




5005-11


步骤 3


组装

步骤 1

JS00356A

A.   清洁内部

用液压机和撬杆小心将衬套(8)安装在惰轮中。

步骤 2


JS00352A

在毂密封孔(4)内装入固定O型圈和表面密封件(7)金属衬套。表面密封件用清洁的润滑油充分润滑。

步骤 4



JS00358A

清洁的油脂润滑O型圈(5)。先在轴(6)上装上O型圈,然后装入毂(4)内。用止动环(3)固定毂和密封件。


JS00357A

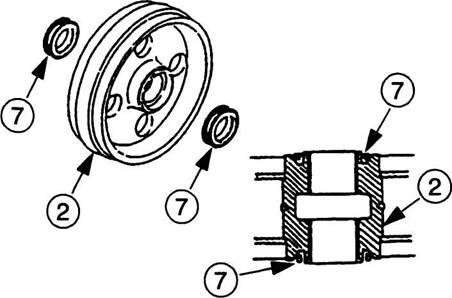

在惰轮孔(2)中安装O型圈和表面密封件金属衬套。表面密封件唇边使用清洁的润滑油。在惰轮另外一端安装表面密封件时重复此步骤。
