支重轮坏了对挖机有啥影响拆卸安装步骤方法

2023/9/14 9:59:24

支重轮坏了对挖机有啥影响拆卸安装步骤方法

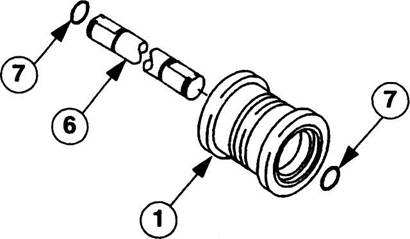

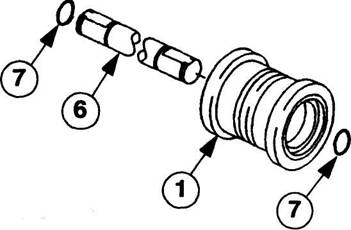

1       支重轮

2       放油塞

3       止动环

节流阀端盖

5       表面密封件

6

7       o 型圈

8       衬套

A.

B.

C

CX130

259.8261毫米

224毫米

―――
CX160

317.8319毫米

246毫米

11.5毫米

CX210

317.8319毫米

246毫米

11.5毫米

CX240

317.8319毫米

246毫米

11.5毫米



取下

步骤 1

将机车停放在坚硬平坦的水平地面。转动机车上车架以使驾驶室在支重轮正上方。

STEP 2

JD00273A

请勿取下止回阀。履带调节油缸中油脂压力很大。慢慢拧松止止回阀大约两圈,以松开履带,则油脂会从止回阀螺纹处的端口中溢出。

警告油脂受到弹簧的严重挤压。未经压力释放的取下会导致严重的人员伤害甚至死亡。未完全释放完油脂压力前禁止取下履带补偿系统。松开止回阀以释放油脂压力。请勿取下止回阀和固定架。

步骤 3

放下工作装置以顶起机车直到履带和履带脱离便于支重轮的取下。

JD01075A

在机车下放置合适当三脚架1

步骤 5

JD01076A

在履带末端放置木块1)(如图所示

STEP 6


放置木块以支撑支重轮。取下四个螺丝和固定垫圈取下支重轮。

重新调节

若滚轮磨损或者漏油请重新调节或者更换新滚轮。有关磨损范围的详情请参照第1002部分。

取下

步骤 1


步骤 3

JS00303A

用起子或类似的工具取下节流阀端盖的表面密封件5请勿损坏节流阀端盖的密封孔。丢弃表面密封件。

步骤 4用合适的溶剂清洁支重轮1。取下两排油塞2后排油。

步骤 2


JS00304A

取下轴6上的密封件7并丢弃。从支重轮中取出轴(6)。

步骤 5


取下轴6上的固定环3和节流阀端盖,然后丢弃固定环。

JS0O305A

取下支重轮1或轴6上的表面密封件5),并丢弃。

步骤 6

JS00306A

若检查发现衬套(8)需要更换时才进行此步骤。

请勿损坏支重轮的密封孔。

检查

步骤 1

溶剂清洁所有部件。

步骤 2

检查轴上的衬套表面有无划痕、锈斑和其他损坏。在四个相对点测量轴的直径。将测得的数据与规格相比较,必要时更换。

步骤 3

检查衬套8是否有磨损和损坏。测量衬套内径和宽度。将测得的数据与规格相比较,必要时更换。

步骤 4

检查节流阀端盖和支重轮上的孔有无损坏。必要时替换新零件。

组装

步骤 1

JS00309A

需要取下时,用液压机和合适的尺寸杆在支重轮(1)上装上新衬套(8)。

步骤 2

安装O型圈和表面金属衬套(5)。

步骤 3

步骤 5





在轴表面6涂上清洁的油脂在支重轮1上安上轴润滑和组装轴6O型圈7

步骤 4


JS00314A

6上装上节流阀端盖4),装上固定环3。安装放油塞(2)。

:检查表面密封盖的设置,详情参照第4页。

步骤 6

参见有关漏油检查章节作好检查确保支重轮已正确安装。

步骤 7

支重轮1内注入清洁的润滑油规格”)。节流阀端盖(4)上安上放油塞(2)。

JS00313A

安装O型圈和金属衬套(5)。表面密封件A使用清洁的润滑油。


安装

步骤 1

步骤 3

按要求扭距拧紧支重轮端盖的四个固定螺丝规格”)。取出木块。

步骤 4

先取出履带下的木块。后取出机车下的两支架。

步骤 5

请参照“调整履带张紧”,见第5001章。

JD00316A

支重轮对准。

步骤 2






四个螺丝螺纹部分注入乐泰262。组装四个淬火垫圈和螺丝。
