约翰迪尔John Deere柴油机曲轴皮带轮减振器曲轴端间隙内外径参数与拆装技术方法

发布日期:2022-8-26 11:48:57

约翰迪尔John Deere柴油机曲轴皮带轮减振器曲轴端间隙内外径参数与拆装技术方法

重要事项:约翰迪尔John Deere柴油机减震器总成不可维修,应每5年或4500小时更换一次,以先发生者为准。

此外,无论何时更换曲轴或进行约翰迪尔John Deere柴油机大修,都应更换减振器。双阻尼器应始终作为一组匹配的阻尼器进行更换。

不要将约翰迪尔John Deere柴油机约翰迪尔John Deere柴油机减震器或减震器皮带轮浸入清洁溶剂中。这样做可能会损坏该总成的橡胶部分。

切勿在减震器外圈上施加推力。减震器对冲击损坏很敏感,例如掉落或用锤子敲击。

1.释放张力或拆下V形皮带(显示已拆下)。

2.用双手抓住减震器,并尝试向两个方向转动。如果感觉到旋转,则说明减震器有缺陷,应予以更换。

3.通过放置千分表检查减振器径向跳动,使预加载探头(a)接触减振器外径。

4.使用JDE81-1JDG820飞轮车刀旋转曲轴。

5.注意千分表的总移动量。将读数与下面的规范进行比较。

规格

最大减振器径向跳动……1.02毫米(0.040英寸)

如果跳动超过规格,则更换减震器。请参见后面的“拆卸曲轴减震器”

在这个组中。

A-预加载探头

检查曲轴端隙

1.完全接合,然后松开离合器杆。

2.将千分表放在阻尼器表面上。

重要事项:撬动时,小心不要损坏或扭曲正时齿轮盖或轴承嵌件。不要撬动减震器的外惯性环。

3.用扁杆撬动减震器皮带轮和正时齿轮盖之间。

规格约翰迪尔John Deere柴油机曲轴端隙……0.038-0.380 mm0.0015-0.0150英寸)

注:新的止推轴承通常会恢复对曲轴端隙的正确检查

这出戏结束了。

拆下曲轴减震器

重要事项:不要使用颚式拉拔器拆卸减震器。可能会损坏减震器。切勿在减震器外圈上施加推力。不要在减震器上掉落或锤击。

1.从减震器上拆下皮带轮(如图所示,已拆下)。

2拆下将减振器固定到曲轴的带帽螺钉(A)和垫圈。

3JDG787螺纹保护器(B)安装到曲轴前端。

注意:制定安全操作程序,以避免人身伤害或损坏阻尼器。

4.使用JDG721轮毂拉具(A)从曲轴上拆下减振器。

注:D01207AAOTC518)拉具套件(未显示)也可用于拆卸减震器。

5.检查皮带轮的曲轴皮带轮内径和曲轴外径。

规格

曲轴皮带轮内径……47.594-47.630 mm1.8738-1.8752英寸)

前皮带轮的曲轴外径…47.650-47.676 mm

1.8759-1.8770英寸)

Inspect Vibration Damper

IMPORTANT: The damper assembly is not repairable and should be replaced every 5 years or 4500 hours, whichever occurs first.

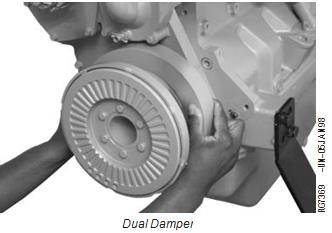

Also, replace damper whenever crankshaft is replaced or major engine overhaul is performed. Dual dampers should always be replaced as a matched set.

Do not immerse the vibration damper or the damper pulley in cleaning solvent. Doing so may damage the rubber portions of this assembly.

Never apply thrust on outer ring of damper. Damper is sensitive to impact damage, such as being dropped or struck with a hammer.

1.      Relieve tension or remove V-belts (shown removed).

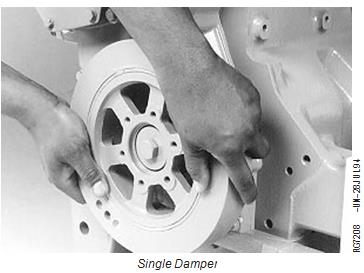

2.      Grasp vibration damper with both hands and attempt to turn it in both directions. If rotation is felt, damper is defective and should be replaced.

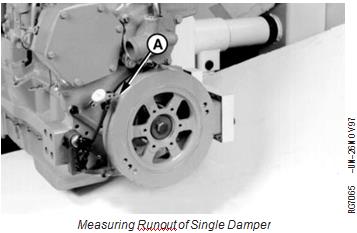

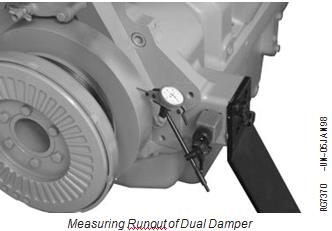

3. Check vibration damper radial runout by positioning a dial indicator so preloaded probe (A) contacts damper O.D.

4. Rotate crankshaft using JDE81-1 or JDG820 Flywheel Turning Tool.

5. Note total dial indicator movement. Compare reading with specification below.

Specification

Vibration Damper—Maximum

Radial Runout.....  1.02 mm (0.040 in.)

If runout exceeds specifications, replace vibration damper. See REMOVE CRANKSHAFT VIBRATION DAMPER later

in this group.

A—Preloaded Probe

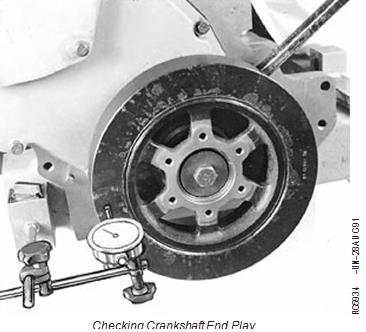

Check Crankshaft End Play

1.      Completely engage then release the clutch lever.

2.      Place a dial indicator on damper face.

IMPORTANT: Use care not to damage or distort the timing gear cover or bearing inserts when prying. Do not pry on outer inertia ring of damper.

3.      Pry with flat bar between the damper pulley and timing gear cover.

Specification

Crankshaft—End Play .....  0.038—0.380 mm

(0.0015—0.0150 in.)

NOTE:  New thrust bearings will usually restore proper       Checking Crankshaft End Play

end play.

Remove Crankshaft Vibration Damper

IMPORTANT: DO NOT use a jaw-type puller to remove vibration damper. Damage could result to the damper. Never apply thrust on outer ring of damper. Do not drop or hammer on damper.

1. Remove pulley from damper, if equipped (shown removed).

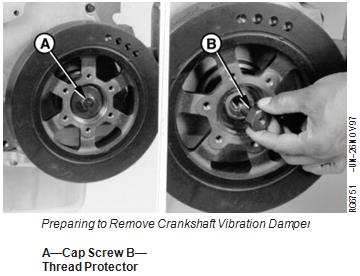

2Remove cap screw (A) and washer securing damper to crankshaft.

3Install JDG787 Thread Protector (B) in nose of crankshaft.

CAUTION: Plan a safe handling procedure to avoid personal injury or damage to damper.

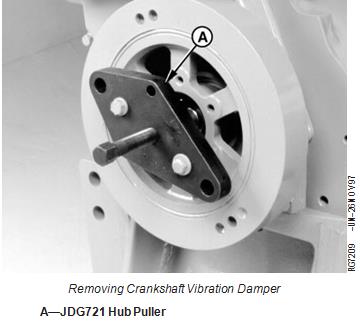

4.      Remove damper from crankshaft using JDG721 Hub Puller (A).

NOTE: D01207AA (OTC518) Puller Set (not shown) may also be used to remove damper.

5.      Check crankshaft pulley ID and crankshaft OD for pulley.

Specification

Crankshaft Pulley—ID ......  47.594—47.630 mm

(1.8738—1.8752 in.)

Crankshaft—OD for Front Pulley ....  47.650—47.676 mm

(1.8759—1.8770 in.)

9520T拖拉机自今年一年使用柴油滤芯11个,每个滤芯410.00元,更换滤芯费用为:410.00×11=4510.00元。

该车的工作时间为:1200小时,则更换时间为109小时,根据“迪尔”的保养要求:如果柴油质量好,可以相应的延长更换机油的时间,否则应当缩短更换周期,由此看出该场的9520T的机油的保养周期缩短为125小时,那么这台9520T在这个作业期内需要更换机油的次数为1200÷125=9.6次,即为9次,9次的机油和机油滤芯的费用为:

机油费用:11×9×440.00/5=8712.00

机油滤芯费用:560.00×9=5040.00

合计:4510.00+8712.00+5040.00=18262.00

如果该场使用柴油质量好,则该车的机油保养期限适当延长,柴油芯更换时间可达到500小时,即只要更换两次即可,机油的保养间隔可延长至375小时。更换机油的次数为:1100/375=2.9

柴油滤芯费用:410.00×2=820.00

    油费用:11×3×440.00/5=2904.00

机油滤芯费用:560.00×3=1680.00

合计:820.00+2904.00+1680.00=5404.00元。

多花费:18262.00-5404.00=12858.00

如果不按照保养规定更换机油的话,则将对约翰迪尔John Deere柴油机造成更大的损害,这是无法预计的。

原因;柴油运到之后未沉淀几个小时就加到拖拉机上,油中的杂质多,含水多等。

2、尖山农场的两台7820拖拉机514日到场,15日投入工作,今年分别工作了1400小时和1200小时,工作这么长时间没有出现过柴油滤芯堵塞报警和柴油里有水报警的情况。(柴油滤芯如果没有堵塞**长使用时间应当为500小时)。

柴油滤芯费用:360.00(细)+315.00(粗)=675.00(该项没有)

    油费用:440.00x4=1760.00

机油滤芯费用:180.00x3=540.00

合计:675.00+1760.00+540.00=2975.00(**多花费)

3、红光农场的7820,机体号:RW7820A014090 工作小时:322.5h.

该拖拉机在原连队工作时,未出现异常,原因是:回来加油,柴油经过沉淀,山西Perkins帕金斯4016-61TRG3约翰迪尔John Deere柴油机喷油器代理商,忻州Perkins帕金斯1106A-7-TAG2约翰迪尔John Deere柴油机电子供油泵、提升输油泵哪里有,云南CATC4.4约翰迪尔John Deere柴油机多小钱企业,天津Perkins帕金斯4006D-23TAG2柴油机销售中心网站,晋中Perkins帕金斯1204E-E44TTAG2约翰迪尔John Deere柴油机控制屏多少钱,台南Perkins帕金斯1103D-33TA约翰迪尔John Deere柴油机哪里有做维修保养的供应服务商,廊坊Perkins帕金斯4006D-23TAG2约翰迪尔John Deere柴油机节温器一般多少钱,福州Perkins帕金斯4006D-23TAG2约翰迪尔John Deere柴油机曲轴多少钱,资阳Perkins帕金斯4016-61TRG3约翰迪尔John Deere柴油机充电发电机专业服务中心,河源Perkins帕金斯4008TAG1A约翰迪尔John Deere柴油机控制屏企业,三级过滤等措施,所以加到拖拉机上的柴油含水和含杂相对来说非常少;等到他们的拖拉机在山上工作一段时间后,回来就启动不着,原因:山上的柴油太脏,滤芯堵塞,更换之后仍然未能启动。原因:高压轨道内有空气未排净,排出即可。

综上所述,三种情形,可以看出柴油的好坏对拖拉机的使用有着多大的关系。

二、按时按项保养,正确操作,不做过载作业

每个驾驶员都应该依据OM手册的要求进行按时按项的保养,请看OM手册的“维护和保养间隔”;“润滑”;“维护—冷却系统,燃油系统,电器系统”等。

正确的操作拖拉机不仅仅是要求驾驶员能够熟练的驾驶拖拉机,能够按时按项的进行保养,还要求驾驶员根据不同的作业情况对各部分进行适时调整。

例如:7820在使用动力输出轴工作时,无论是使用5401000/分的哪一种情况,一定要保证约翰迪尔John Deere柴油机的转数在1950/分,否则约翰迪尔John Deere柴油机的转数过高,会造成动力输出轴的负荷过载,从而损坏农具;也会使动力输出轴的安全套(R122915)损坏,此件损坏之后不可以继续焊接使用。此配件的作用是当拖拉机的动力输出轴超负荷时,起到一个保护的作用,否则会引起约翰迪尔John Deere柴油机的损坏。
