卡特彼勒装载机CAT发动机熄火电路故障测试维修保养程序

发布日期:2022-8-6 7:11:20

卡特彼勒装载机CAT发动机熄火电路故障测试维修保养程序

CAT发动机熄火电路测试SMCS 代码: 7332-038    系统操作描述:本程序涵盖  267-02  不正确的CAT发动机熄火开关输入 CAT发动机熄火开关使操作者能在地面上,驾驶室外关闭CAT发动机。当开关被扳到STOP位置,CAT发动机熄火。电子控制模块(ECM)保持有电。CAT发动机熄火开关必须回到RUN位置,并且在CAT发动机可以启动前,ECM电源必须实现闭环。

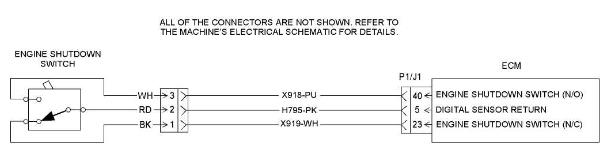

62CAT发动机熄火开关接线图

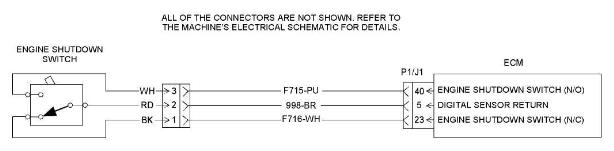

63CAT发动机熄火开关接线图(834G, 834H, 836G, 836H, 988G,   988Hg01195479测试步骤

1.检查电气接头和电线A.断开CAT发动机ECM的电源B.彻底检查  J1/P1 ECM接头和CAT发动机熄火开关接头。并且检查回路中每个设备接头。参考《故障排除》“ 电气接头-检查” 获得细节。

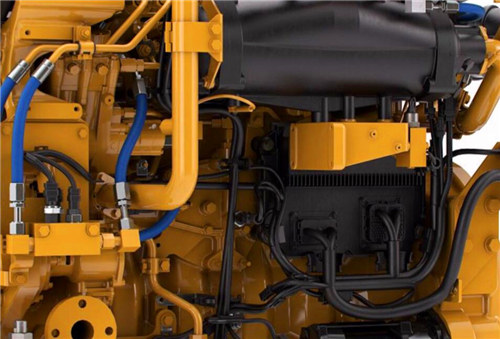

64g01141049J1/P1 ECM接头位置(CAT发动机左视图)

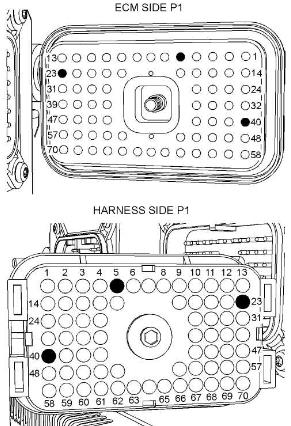

65P1 ECM接头上,CAT发动机熄火开关的端子位置(P1-5) 数字传感器回线(P1-23CAT发动机熄火开关(N/O)(P1-40CAT发动机熄火开关(N/C)图66gOH9548iCAT发动机熄火开关接头(1) CAT发动机熄火开关(N/C(2) 数字回线(3) CAT发动机熄火开关(N/OC.  CAT发动机熄火开关每根电线上进行45 N (10 Ib)拉力测试。

D.检查ECM接头上紧固螺栓的扭矩。参考《故障排除》“ 电气接头-检查” 获得正确扭矩值。E.检查线束和电线有无破损,检查从开关回到ECM的线束有无狭缩点。期望结果:所有接头,插针和插口完全耦合并插紧,线束和电线没有腐蚀、破损或狭缩点。结果:• OK-线束和接头正常。继续进行测试步骤3。• 不行-线束和/或接头存在问题。修理:修理线束和/或接头。如果需要,更换部件。确认每个接头的所有密封在适当位置,确认接头完全耦合。确认修理消除了问题。停止。测试步骤  2.检查动态诊断代码A.连接ET到服务工具接头。B.接上CAT发动机ECM的电源。C.检查“ 动态诊断代码”画面有无067-02诊断代码。扳动CAT发动机熄火开关,观察卡特ET有无动态诊断代码。D.断开CAT发动机ECM的电源。期望结果:26702诊断代码不处于动态。结果:• OK-代码没有变为动态。修理:开关运行正常。线束或接头中可能存在间隙性问题。检查线束和接头有无间歇性电气问题。参考《故障排除》“ 电气接头-检查” 。停止。gO1243822

不行  -    267-02  诊断代码处于动态。. 继续进行测试步骤3。测试步骤  3.  ECM接头上检查开关回路电阻A.CAT发动机熄火开关设在RUN位置。确认已断开CAT发动机ECM电源。B.断开P1接头。注意:在以下测量中晃动线束,以发现间歇性问题。C.测量P1-5端子(数据回线)和P123(CAT发动机熄火开关(N/C)之间电阻。正确电阻测量值是小于5Ohm D.测量P1-5端子(数据回线)和P140(CAT发动机熄火开关(N/O)之间电阻。正确的电阻测量结果是回路断开。E.扳动CAT发动机熄火开关到STOP位置。F测量P1-5端子(数据回线)和P123(CAT发动机熄火开关(N/C)之间电阻。正确的电阻测量结果是回路断开。G测量P1-5端子(数据回线)和P140(CAT发动机熄火开关(N/O)之间电阻。正确电阻测量值是小于5Ohm H.  连接J1/P1 ECM接头。期望结果:电阻测量值在规定范围内。结果:• OK   所有电阻测量值在规定范围内。修理:执行以下程序:1. 接上CAT发动机ECM的电源。2. 使用卡特ET检查是否再出现动态267-02代码。扳动CAT发动机熄火开关,检查有无代码。并且,晃动从开关到ECM的开关线束,以发现间歇性问题。如果代码不重复发生,问题已被解决。最初的问题应当是有不良的电气连接引起。如果代码重复发生,ECM没有正确地

检测到开关输入。更换ECM参考《故障排除》“ 更换ECM .停止。•常州Perkins帕金斯403F-E17T发动机曲轴技术查询中心,咸宁Perkins帕金斯4016-61TRG3柴油机去哪买专业服务中心,澳门半岛Perkins帕金斯403F-11G发动机曲轴箱配件多少钱,茂名Perkins帕金斯1104C-TG3发动机曲轴一般多少钱,海南Perkins帕金斯2806D-E18TAG1A发动机高压油泵、油泵组件多少钱,宁夏回族自治Perkins帕金斯1506A-E88TAG3发动机控制屏大概的价钱,赤峰Perkins帕金斯1104C-44TAG3发动机配件中心库网站,漳州Perkins帕金斯403F-07G发动机机油冷却器一般多少钱,不行-至少一个电阻测量值不在范围内。开关或线束存在问题。继续进行测试步骤4。测试步骤  4.  检查CAT发动机熄火开关运行状态A.断开CAT发动机熄火开关接头。B.CAT发动机熄火开关设在RUN位置。C.测量端子2(数据回线)和端子3(CAT发动机熄火开关(N/O)之间电阻。正确的电阻测量结果是回路断开。D.测量端子1CAT发动机熄火开关(N/C))和端子2(数据回线))之间电阻。正确电阻测量值是小于5Ohm E.扳动CAT发动机熄火开关到STOP位置。F测量端子1CAT发动机熄火开关(N/C))和端子2(数据回线))之间电阻。正确的电阻测量结果是回路断开。G测量端子2(数据回线)和端子3(CAT发动机熄火开关(N/O)之间电阻。正确的电阻测量值是小于5 Ohm 期望结果:电阻测量值在规定范围内。结果:• OK   所有电阻测量值在规定范围内。

修理:开关正常。在线束中或接头上存在问题。检查设备线束和接头有无断路或短路。修理线束和/或接头。如果需要,更换部件。参考《故障排除》“ 电气接头-检查” 。停止。不行-至少一个电阻测量值不在范围内。开关存在问题。更换开关确认问题已解决。
