低压腔的油路压力检点应在细滤器的出口后。1500-1899转4.2bar，1900-2300转
5bar，2300转5bar。测量点在缸体出口点处测量时应低于正常压力1bar。输油泵进口处测量时，燃油压力不应大于-0.3bar.燃油的回油温度不应超出80度，回油量应大于8升。

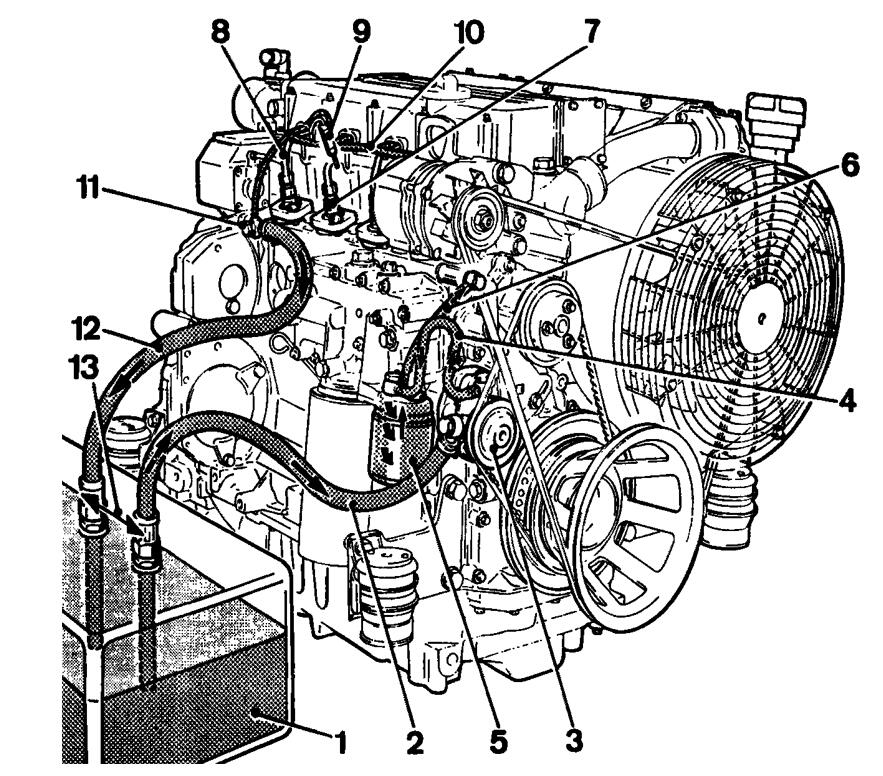

1.油箱
2.通柴油泵的油路
3.柴油泵
4.通柴油滤清器的油器
5.柴油滤清器
6.通喷油泵的油路
7.喷油泵
8.通喷油器的油路
9.喷油器
10.回油管
11带压力控制阀的油管螺栓
12.回油箱的油路
13.这个距离尽可能的大

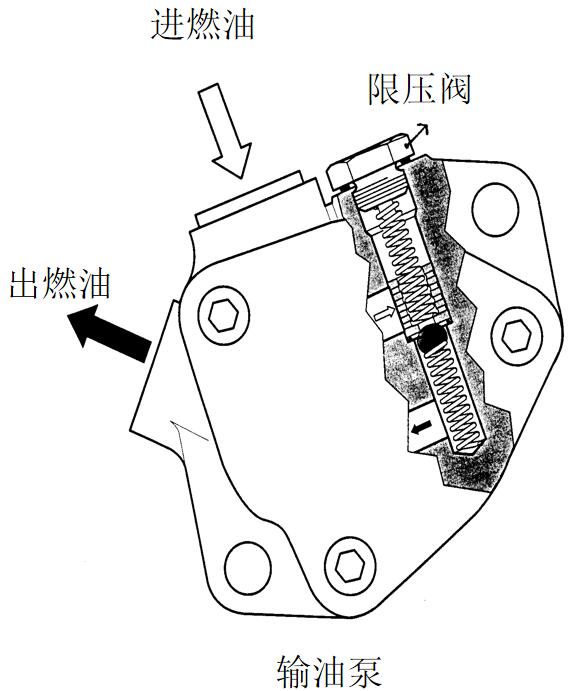

柴油输油泵：
    因为1013的燃油供给系统(单体泵)需用大量的柴油起冷却作用，因此选用无膜片的转子泵，供油量在供油压力2.5bar时为12升/分。柴油机高压油泵结构图单缸柴油机结构简图柴油机结构单缸柴油机机油泵结构图柴油机的燃料单缸柴油机工作原理图单缸柴油机构造柴油机燃料系由什么组成柴油机燃料系的喷油泵的作用
