John Deere强鹿柴油发动机曲轴驱动齿轮
发布日期:2017-4-1 11:42:12

John Deere强鹿柴油发动机更换供油泵驱动销

1. 拆卸凸轮轴。(请参阅本章前面的“拆卸和安装凸轮轴”。)

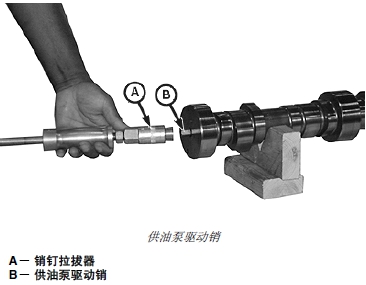

2. 使用直接固定 CG503 销钉拉拔装置 (A) 或等效工具拆卸供油泵驱动销 (B)。

3. 将新驱动销压进凸轮轴的一端,直到降至最低点。销子应该从凸轮轴的末端突出 15.45 - 17.45 毫米(0.608 - 0.687 英尺)。

4. 安装凸轮轴。(请参阅本章前面的“拆卸和安装凸轮轴”部分。)

约翰迪尔John Deere强鹿柴油发动机检查凸轮轴和滚轮随动柱

1. 在溶液剂中清洗凸轮轴。再用压缩空气吹干。

重要提示: 偏心轮凸缘上可能有非常轻的刻划痕迹,如果气门升程在技术规格范围内就可以接受。如果出现凹痕和磨损情况,则应更换。

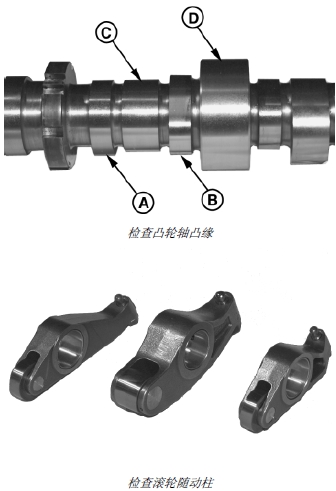

2. 检查所有凸轮轴偏心轮凸缘和衬套轴颈 (D) 是否磨损或损坏。

3. 检查所有相应的摇臂滚轮随动柱是否有凹凸不平的磨损或损坏。如有必要,应更换滚轮随动柱。

A- 进气凸缘

B- 排气凸缘

C- 喷油器凸缘

D- 衬套轴颈

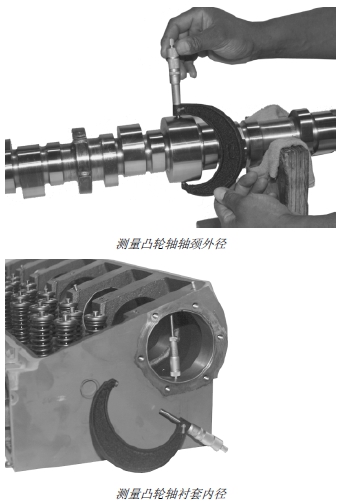

检查并测量凸轮轴衬套内径和轴颈外径

1. 测量每个凸轮轴衬套轴颈外径,并与以下技术规格比较。如果轴颈外径不符合技术规格的要求,应更换凸轮轴。

2. 测量凸轮轴衬套内径,并与下面的技术规格比较。如果不符合技术规格或表面有磨损和划痕,应更换凸轮轴衬套。

技术规格

凸轮轴颈外径. . . . . . . . 101.987 - 102.013 毫米(4.0152 - 4.0162 英寸)

凸轮轴衬套-内径. . . . 102.091 - 102.167 毫米(4.0193 - 4.0223 英寸)

凸轮轴轴颈与衬套-油隙. . . 0.078 - 0.180 毫米(0.0031 - 0.0071 英寸)

凸轮轴衬套-汽缸盖孔 105.987 - 106.013 毫米(4.1727 - 4.1737 英寸)
