日本三菱柴油发动机S6R S12R S16R前部装置的维修组装与技术资料

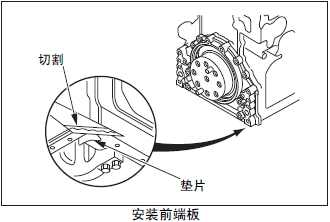

3.1 安装三菱发动机前端板

(1) 在曲轴箱的垫片安装面上涂抹密封剂(ThreeBond1211),贴上垫片。

(2) 在垫片的前端板安装面上涂抹密封剂(ThreeBond1211),安装前端板。

(3) 拧紧螺栓。

(4) 确认前端板的下部和曲轴箱体的底部是否平齐。小心地剪除露出外面的垫片边缘。

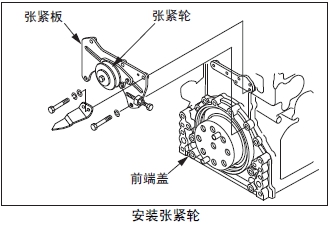

3.2 安装三菱发动机张紧轮

(1) 将张紧轮安装在张紧轮座板上,旋紧螺栓。

(2) 将张紧轮座板安装在前端板、座架上。

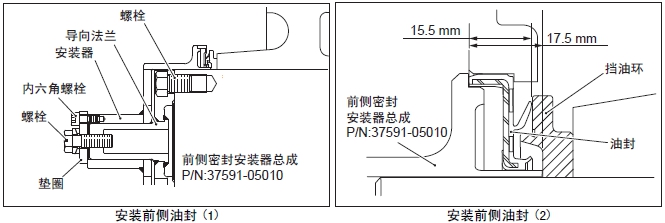

3.3 安装三菱发动机前侧油封

使用前侧密封安装器总成,安装前侧油封。

(1) 在油封的唇口均匀涂抹润滑油。

注: 安装时,注意油封的安装方向,注意不要损伤油封。

(2) 在曲轴前端安装导向法兰,用安装器螺栓固定。

(3) 安装器和油封组装后,装在导向法兰上。

(4) 旋紧导向法兰上的螺栓,将油封插入前端板内。

(5) 拆卸安装器总成。

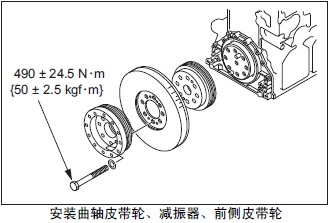

3.4 安装三菱发动机曲轴皮带轮、减振器、前侧皮带轮

(1) 在曲轴安装减振器的螺孔内旋入导向螺栓。

(2) 将曲轴皮带轮、皮带、减振器和前侧皮带轮通过导向螺栓,对准定位销位置后安装。

(3) 按照规定的扭矩紧固螺栓。

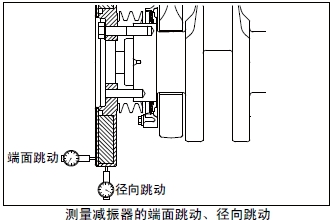

3.5 测量减振器的端面跳动、径向跳动

测量减振器的端面跳动和径向跳动。超过标准值时,检查螺栓的紧固状况、安装配合面有无异物粘附等组装状态。

注: 避免在刻印位置进行测量。

3.6 三菱发动机指针的安装、调整

(1) 将指针安装在张紧轮座板上。

(2) 曲轴置于No.1 气缸的上死点位置,使减振器外侧的No.1 气缸上死点的刻印位置和指针对准。

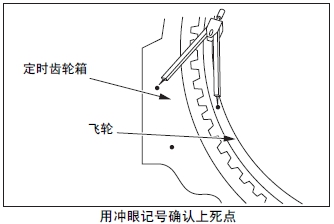

(3) No.1 气缸的上死点可用这样的方法确认,即当飞轮端面和定时齿轮箱上打刻的3个冲眼记号其距离相等时为No.1 气缸的上死点。

注: 关于由活塞运动确认上死点,参考「发动机本体的组装」的「检测活塞的突出量」项。

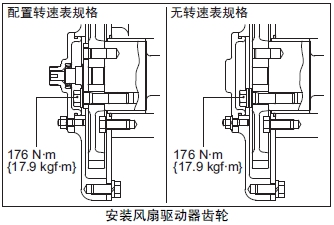

3.7 安装三菱发动机风扇驱动器齿轮

( 风扇配置规格)

(1) 将风扇驱动器座板安装在曲轴箱上。

(2) 将风扇驱动器齿轮安装在凸轮轴上,按照规定的扭矩紧固螺栓。

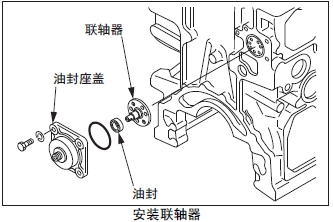

3.8 安装三菱发动机联轴器

( 转速表配置规格)

(1) 将联轴器对准凸轮轴前端的定位销后安装,旋紧螺栓。

(2) 将油封和O形圈装入油封座,旋紧螺栓。

注:(a) 在油封唇口和O形圈上涂敷油脂。

(b) 在安装联轴器、油封、油封座之前,安装凸轮轴。
