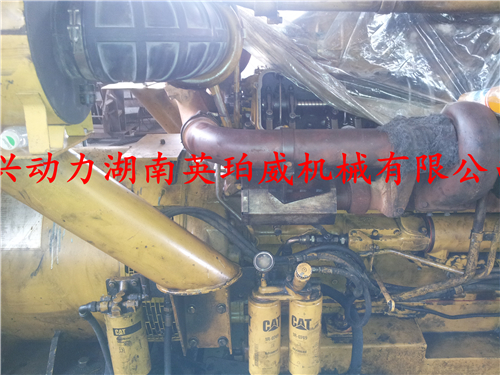

卡特皮勒柴油发动机发电机维护维修保养

维修详情


燃烧方式每缸气门数 点火顺序曲轴旋向(从飞轮末端看)

直喷式4(两进两排)1-5-3-6-2-4

逆时针

电子维修工具 -ET

– 便携式电脑

– 适配器

– 连接电缆

– 应用软件

气缸直径

112mm

行程

149mm

气缸数

6

气缸排列方式

直列

气门间隙

进气门 排气门

0. 38mm0.64mm

ET的主要功用

ECM摘要

•工作状态的查看

•机器配置参数的编程

•故障代码的查看

•事件代码的查看

•诊断测试

•校准

•文件的保存和打印

C-9发动机的主要测试和标定项目

测试:喷油器电磁线圈测试断缸测试喷射致动压力测试

标定:喷油器代码标定正时标定


1、更换了ECM

2、更换或拆装了速度/正时传感器

正时标定

发动机燃油系统的维护保养工作

1、水分离器中水的排放和燃油箱杂质

和水的排放

2、滤芯的清洗/更换

3、用手油泵排气

是否需要在新换上的滤芯内装油?

燃油系统的一些限制

为了保护发动机,燃油系统的喷油量会有以下限制:、最大功率、扭矩限制、空燃比控制(在增压压力不足时限制供油量)、冷态模式限制(在发动机冷机时限制燃油量,防止冒白烟)、盘车限制(在盘车时限制喷油量)、在起动过程中,发动机会一直保持低怠速2秒钟或直到机油

压力上升到140kPa。

燃油系统的功率补偿

燃油系统在以下的情况下进行功率补偿(降低额定功率): -自动高度补偿

-自动空气过滤器补偿(对空气过滤器堵塞进行补偿) 卡特皮勒柴油发动机发电机维护维修保养|卡特皮勒柴油发动机发电机维护维修保养技术|卡特皮勒柴油发动机|卡特皮勒柴油发电机|卡特皮勒柴油发动机发电机维护维修保养维修服务商|

-发动机报警补偿(机油压力低和高水温,并不是在所有机器上)如果增压压力传感器信号丢失,虽不是进行功率补偿,但是 ECM会当作增压压力位零,功率可下降50~60%。

-燃油温度补偿(最多可达5%功率的损失)

微米到底有多大

燃油中的水

CATERPILLAR建议的燃油指标

.芳香剂:最大值 35%.灰分:最大值 0.02%.碳:最大值1.05%在10%的油底部.十六烷 : 最大值 35 PC/40 DI.浊点:最大值不大于大气温度. API比重 : 最小 30,最大 45.凝点:最少低于大气温度6摄氏度.硫:最大为0.5%.粘度:1.4~20.0

10. 水和杂质:最大值 0.1%(体积)

发动机进排气系统的维护保养工作

1、滤芯的更换/清洗 2、堵塞状况指示器的检查 3、粗滤和细滤的更换时间 4、粗过滤器的清洗

涡轮增压器

在发动机起动后不要立即将发动机加速,要低怠速运行一段时间;机器停止时,也要让机器怠速运行一段时间。

注意是否有漏油?轴向间隙

滤清器的清洗/更换

后仍显示堵塞或冒黑烟,应更换粗滤芯,但清洗六次或使用一年后必须更换;

细滤芯不能清洗,只能更换,当换上清洁的粗滤芯后仍显示堵塞或冒黑烟,更换细滤芯

Perkins 柴油机水泵奥林匹亚奇才控制屏珀金斯403D-15配件发电机劳斯莱斯配件帕金斯启动器帕金斯柴油发动机 滤芯珀金斯柴油发电机配件铂金斯柴油机油泵英国珀金斯进口配件CH12807起动马达帕金斯CH12807起动马达帕金斯配件代理perkins帕金斯发动机配件珀金斯高压柴油泵珀金斯柴油泵2643U607珀金斯2643U607珀金斯柴油泵2643U607价格perkins403配件perkins4008TAG活塞环catg3520c配件,卡特发动机空气滤芯,卡特电控喷油器,卡特挖掘机电喷油嘴,卡特发动机ecm控制板卡特323d2增压器2674A256,cat配件中国代理卡特皮勒3412柴油机配件卡特彼勒3304膨胀水箱,卡特配件济南代理商,卡特喷油器,卡特滤清器,西宁哪里有卡特专用机油,哪里有卡特专用机油,卡特挖机柴油滤芯,卡特320d水泵,卡特配件济南,卡特压实机喷油泵,CAT柴油发电机调速器卡特挖掘机345d水泵卡特330c挖掘机配件卡特988g增压器,广东卡特彼勒配件,卡特彼勒发动机缸体,卡特发动机ECM,caterpillar3512柴油机配件,卡特电喷发动机配件,卡特博世启动马达,卡特c18柴油机缸盖,卡特熄火电磁阀,卡特电控单体泵价格,卡特ecuECM,卡特330d喷油嘴旧换新卡特挖掘机320d水泵,卡特喷油泵,卡特彼勒配件济南供应商,卡特ECM模块,卡特喷油器油封,卡特柴油滤芯,

寻找一缸上止点(C-9)

1、螺钉 2、盖板 3、飞轮壳 4、正时孔

气门间隙的调整

压缩冲程上止点 排气冲程上止点锁紧螺钉的扭矩 可接受的气门间隙

1、进气门摇臂 2、调整螺钉 3、排气门摇臂 4、调整螺钉

应调节的气门的缸号进气门1、2、4 3、5、6 29±7牛.米 0.38±0.08 mm

排气门1、3、52、4、629±7牛.米

0.64 ±0.08 mm

发动机冷却系统的保养工作

•冷却液液面高度的检查

•冷却液的更换和冷却系统的清洗

•每3000工作小时进行一次长效冷却液延长剂的填加

注意:压力系统,水温高,一定要在发动机冷却以后、先慢慢卸掉压力以后才可以打开水箱盖。

冷却液的分类

1、卡特彼勒长效冷却液(ELC)(寿命6000工作小时,3000小时一次保养) 2、卡特彼勒柴油发动机冷却液(寿命3000小时,250小时一次保养)水+防冻液+冷却液增补添加剂(3~6%)

添加剂作用:防锈、放水垢、防气蚀防冻液的比例: (水:防冻液) 70%:30%(-15℃) 60%:40%(-23℃)

50%:50%(-37℃) 40%:60%(-51℃)

水箱盖

冷却系统用水

蒸馏水,去离子水,合用的自来水

卡特彼勒冷却水的品质参数限定

冷却液的特性 (ASTM 测试)

mg/L (grains/US gal)

氯化物(D512b or D512d or D4327) 40 (2.4) 最大值

硫酸盐(D516b or D516d ) 100 (5.9)最大值

相对硬度 (D1126) 170 (10 )最大值

固体杂质总量 (D1888a) 340 (20 )最大值

PH值 (D1293) 5.5 to 9.0

长寿命冷却液(ELC) 冷却系统清洁工作

•从冷却系统每6000小时清洁一次

•1、排放掉冷却液;

•2、关闭排放塞,仅用清水,清洁冲洗,起动发动机直到温度为49~66℃;

•3、发动机冷却后,慢慢打开水箱盖。排放水,用清水冲洗,重新充注冷却液

•4、运行发动机直到冷却液到达正常温度,温度调节器开启,冷却液面稳定,打开水箱盖检查冷却液面,添加冷却液使其达到要求高度;

5、清洁水箱盖,并检查其衬垫有无损坏,如损坏更换水箱盖;如没有损坏,使

用9S-8140加压泵组以对它进行压力检测,以确定它是否需要更换;

冷却液温度高的原因

()冷却液流经散热器受阻;()空气流往散热器受阻;()风扇速度低,风扇皮带有磨损;()系统中冷却液不够;()散热器处压力盖(水箱盖)有损坏;()燃烧气体进入冷却液中;()水温调节器或者水温传感器有故障;()水泵有故障;()系统负荷太大;()燃油喷射正时有故障。

发动机润滑系统的维护保养工作

1、油位的检查 2、机油的更换 3、过滤器的更换

机油油面高度的检查(C-9)

在发动机停机时检查

机油滤清器的检查

用专用工具将机油滤清器切开,观察滤芯褶皱上的杂质。数量、颗粒大小、磁性与非磁性

正确的选择机油

机油的作用和组成

机油的作用:润滑、清洁、冷却

组成:基础油+添加剂

添加剂作用:

清洁、抗磨、分散性使杂质悬浮、碱性用来中和酸、抗氧化、防止生成有机酸和碳化物、防止在低温下生成蜡状晶体,改善粘度

机油的种类

首选卡特彼勒柴油发动机机油(DEO) DEO = Diesel Engine Oil

如不用DEO,应符合:

质量规范美国石油协会标志 API = American Petroleum Institute

质量等级: CH-4,CG-4

粘度标准汽车工程师协会粘度SAE = Society of Automotive Engineers

粘度

发动机常用润滑油及适用环境温度: SAE10W -20~+10℃ SAE10W30 -20~+40℃ SAE15W40 -15~+50℃ SAE20W40 -10~+40℃ SAE30                 0~+40℃ SAE40 +5~+50℃

S·O·S卡特彼勒定期油样分析

三种基本检测

1、磨损分析

原子吸收光谱仪,测定各种磨屑的浓度。

2、机油化学、物理性能检测 A、机油中水含量检测;将一滴油样置于230~250℉温度板材上,由气泡状况判断水含量(0.1~0.5%可接受)。 B、机油中燃油含量检测,本测试仪标定成可确定燃油稀释的百分数(最大允许3%); C、乙二醇含量由化学检测方法确定。 3、机油状况分析检测积碳、硫化物、氧化物、氯化物状况。用红外线分析仪检查。

机油压力低的原因

()机油滤清器或冷却器堵塞;()燃油进入了润滑油中;()油泵吸油管有故障;()油泵溢流阀不能正常工作;()油泵磨损或者有缺陷;()曲轴和曲轴轴承之间有太大的间隙;()凸轮轴和轴承之间有太大的间隙;()机油传感器有毛病;()从动齿轮的轴承间隙太大。
