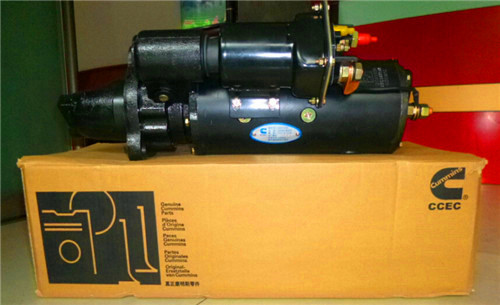

康明斯 QSK23缸盖故障判断及排除手册、康明斯qsk23发动机维修保养零部配件中心重庆康明斯发动机kAa19起动马达,康明斯 QSK23缸盖故障判断及排除手册

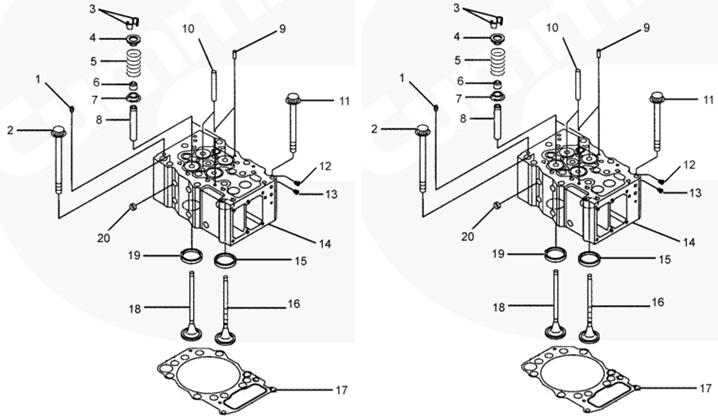

康明斯 QSK23缸盖分解图

管塞
12 角头螺栓（7 大）
气门锁片
气门弹簧上座
气门弹簧
气门弹簧油封
气门弹簧下座
气门导管
定位销
跨接压板导管
12 角头螺栓（2 小）
管塞
管塞
缸盖
排气门座
排气门
缸盖密封垫
进气门
进气门座
膨胀塞。

准备步骤
 警告
蓄电池可能会有易爆***气体逸出。为了尽可能避免人身伤害，在维护蓄电池前，必须保持发动机舱通风良好。为避免产生电弧，应首先拆下负极 (-) 蓄电池电缆，并最后连接负极 (-) 蓄电池电缆。
 警告
不要从热发动机上打开散热器压力盖。应等冷却液温度降至 50°C [120°F] 以下时才能拆下压力盖。否则高温冷却液或蒸汽喷出可能会造******身伤害。
 警告
冷却液有毒。避免儿童与宠物接触冷却液。如果不再继续使用，应按照当地环保法规进行处理。
 警告
该总成重达 23 kg [50 lb] 以上。为避免造******身伤害，请使用提升设备或在他人的帮助下提升该总成。
断开空气起动马达的蓄电池或供气，以防止发动机意外起动。
康明斯 QSK23缸盖排放冷却系统。参考第 8 节中的步骤 008-018。
如有必要，拆卸曲轴箱呼吸器。参考第 3 节中的步骤 003-001。
拆卸康明斯 QSK23缸盖排气歧管。参考第 11 节中的步骤 011-007。
拆卸康明斯 QSK23缸盖进气歧管。参考第 10 节中的步骤 010-023。
拆下康明斯 QSK23缸盖摇臂室盖。参考第 3 节中的步骤 003-011。
拆卸康明斯 QSK23缸盖摇臂。参考第 3 节中的步骤 003-009。
拆卸康明斯 QSK23缸盖推杆。参考第 4 节中的步骤 004-014。
拆下康明斯 QSK23缸盖摇臂室。参考步骤参考第 3 节中的步骤 003-013。
拆卸康明斯 QSK23缸盖喷油器。参考第 6 节中的步骤 006-026。
