康明斯ISX和QSX15柴油发动机、柴油发电机组、工程机械动力系统维修手册之维修发动机型号产品标识与识别
时间: 2018/12/30
LARGE
|
发动机铭牌位于摇臂室盖的顶部，提供有关发动机的型号标识和其它重要数据。
与 Cummins® 特约维修站联系时应当提供下列发动机数据。当查找备件时，必须提供铭牌上的下列数据：
- 发动机生产序号 (ESN)
- 控制零件目录
- 型号
- 公告马力和转速。
ECM 铭牌
带 CM870 和 CM871 的汽车
电子控制模块（ECM）的铭牌位于 ECM 的前部。
铭牌上的缩写解释如下：
- P/N = 零件号
- S/N = 生产序号
- D/C = 日期代码。
LARGE
装备 CM570 的车用和工业用发动机，没有装备 CM570 的发电用发动机
电子控制模块（ECM）的铭牌位于 ECM 的前部。
铭牌上的缩写解释如下：
- P/N = 零件号
- S/N = 生产序号
- D/C = 日期代码。
LARGE
发电用
电子控制模块（ECM）的铭牌位于 ECM 的前部。
铭牌上的缩写解释如下：
- P/N = 零件号
- S/N = 生产序号
- D/C = 日期代码。
LARGE
概述
Cummins® 服务发动机型号名称步骤描述了如何在康明斯服务组织内识别发动机。该方法针对 2007 年及其以后制造的发动机而推出。
LARGE
电控发动机通过前两个字母识别，如“IS”表示公路车用类型，而“QS”表示非公路工业市场应用类型。
LARGE
第三个字母是发动机平台名称，随后是发动机排量（升）。
LARGE
如果发动机使用柴油以外的燃料类型，该类型将在发动机排量后面进行标识。
LARGE

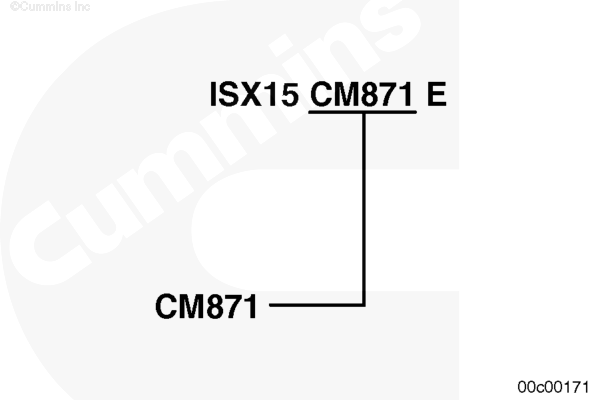

控制系统通过字母“CM”进行识别，随后是控制系统型号。
LARGE
控制系统之后的技术标识符指明了发动机使用的主要技术。（参见本步骤中的表格以了解字母分配。）
LARGE
例如：
- 公路车用“X” 15 升发动机
- 控制系统编号 871
- 支持的技术；电动 EGR 和柴油微粒过滤器
LARGE
| 技术 | 名称 | 后缀 |
| 废气再循环 | 不使用 | 无 |
| 气动 | P | |
| 电气 | E | |
| 柴油微粒滤清器（DPF） | 不使用 | 无 |
| 全流 DPF | F | |
| 分流 DPF | F2 | |
| 柴油氧化催化器 | 不使用 | 无 |
| DOC | C | |
| 3 元氧化催化转化器 | 不使用 | 无 |
| 3 元催化器 | J | |
| 选择性催化还原系统 | 不使用 | 无 |
| 空气驱动 | S | |
| 无空气 | A | |
| NOx 传感器 | 不使用 | 无 |
| NOx 传感器 | N | |
| 模块化共轨系统 | 仅在 QSK19、38、50、60 HHP 发动机上使用 | MCRS |
| 整体式喷射控制单元 | 未使用 | 无 |
| 整体式 | I | |
|
尿素质量传感器
|
未使用 | 无 |
| UQS | Q |
