LARGE 燃油泵驱动分解图

1. 燃油泵驱动装置
2. 燃油泵驱动轴
3. 燃油泵支架
4. 提升点
5. 燃油泵驱动齿轮
6. 燃油泵驱动密封垫

推荐的 Cummins® 维修工具

• Lubriplate™ 105（零件号 3163086）或等同物
• 导向螺柱（M10 - 1.5 x 225 mm [8.9 in]）（零件号 5299085）或等同物 - 数量 2

其他维修物品

• Scotch-Brite ™ 7448 研磨垫或细砂布

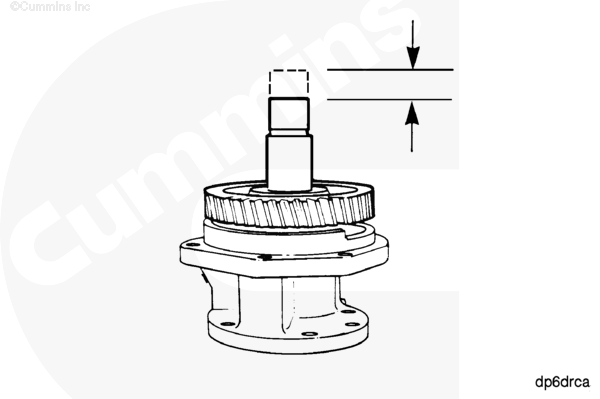

• 千分表

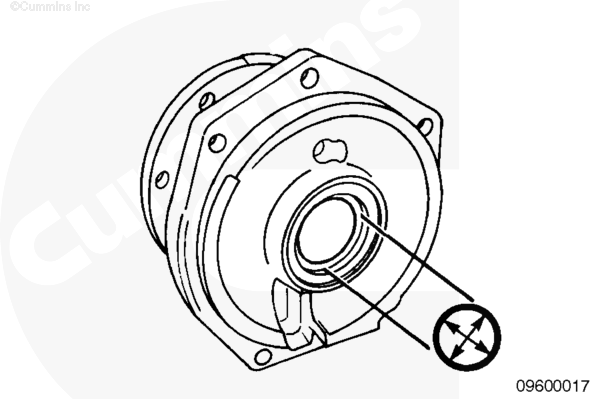

燃油泵驱动安装在左排的齿轮室上，驱动高压燃油泵。它由前齿轮系以 1.34：1 的比例驱动。机油供应到燃油泵驱动的顶部，内部通道将机油输送到燃油泵。机油还从齿轮室供应到燃油泵驱动的单独钻孔中，润滑燃油泵驱动衬套。燃油泵驱动装置底部的内部通道将机油从燃油泵排到齿轮室，然后通过通道直接进入油底壳。

燃油泵驱动重约 39 kg [85 lb]，需要特殊的提升设备。

• 断开蓄电池和电源。参考设备制造商维修信息。
• 从空气起动马达上断开供气管（如果配备）。参考第 12 节中的步骤 012-022。
• 关闭供油。参考设备制造商维修信息。
• 释放燃油油轨压力。参考第 6 节中的步骤 006-081。
• 清洁高压燃油泵、第 2 级燃油滤清器座及周围区域。使用蒸汽或高压水。用压缩空气吹干。
• 拆卸曲轴箱呼吸器管。参考第 1 节中的步骤 001-122。
• 排放第 2 级燃油滤清器中的燃油。参考第 6 节中的步骤 006-076。
• 拆卸空气排放管和放气单向阀。参考第 6 节中的步骤 006-056。
• 断开高压燃油泵上的燃油回油管。参考第 6 节中的步骤 006-096。
• 断开高压燃油泵上的燃油供油管。参考第 6 节中的步骤 006-024。
• 拆下喷油器供油管外管燃油回油管路。参考第 6 节中的步骤 006-102。
• 拆下并废弃连接至高压燃油泵和左排前两个喷油器之间的喷油器供油管。参考第 6 节中的步骤 006-051。
• 断开燃油泄漏指示罐（如果配备）的原始设备制造商 (OEM) 回油管。参考设备制造商维修信息。
• 拆下燃油泄漏指示器罐（如有配备）。参考第 6 节中的步骤 006-095。
• 从高压燃油泵上拆下发动机导线线束。参考第 19 节中的步骤 019-043。
• 拆下燃油泵上方的空气进气歧管部分。参考第 10 节中的步骤 010-023。
• 拆下高压燃油泵。参考第 5 节中的步骤 005-016。
• 拆下机油供应管和将燃油泵驱动装置机油滤清器座连接到燃油泵驱动装置的外螺纹管接头上。参考第 7 节中的步骤 007-111。

• 安装阳性接头和将燃油泵驱动机油滤清器座连接至燃油泵驱动的机油供应管。参考第 7 节中的步骤 007-111。
• 安装高压燃油泵。参考第 5 节中的步骤 005-016。
• 安装进气歧管。参考第 10 节中的步骤 010-023。
• 在高压燃油泵上安装发动机导线线束。参考第 19 节中的步骤 019-043。
• 安装燃油泄漏指示器罐，如有装备。参考第 6 节中的步骤 006-095。
• 将 OEM 回油管连接到燃油泄漏指示罐（如果配备）。参考设备制造商维修信息。
• 安装喷油器供油管路。参考第 6 节中的步骤 006-051。
• 将燃油供油管连接到燃油泵上。参考第 6 节中的步骤 006-024。
• 将燃油回油管连接到燃油泵上。参考第 6 节中的步骤 006-096。
• 安装放气单向阀和放气管。参考第 6 节中的步骤 006-056。
• 安装曲轴箱呼吸器管。参考第 1 节中的步骤 001-122。
• 将发动机导线线束连接到燃油计量阀、燃油油轨压力传感器和曲轴箱呼吸管上的曲轴箱压力传感器上。
• 打开燃油供应阀。参考设备制造商维修信息。
• 将供气管连接到空气起动马达上（如果配备）。参考第 12 节中的步骤 012-022。
• 连接蓄电池和电源。参考设备制造商维修信息。
• 加注燃油系统。参考第 5 节中的步骤 005-234。
• 运转发动机。检查有无泄漏。
