康明斯ISB5.9发动机冷却系统流程图综述

冷却系统的作用是保持康明斯ISB5.9发动机的特定工作温度。冷却液从缸体和缸盖中的水道流过，吸收康明斯ISB5.9发动机产生的部分热量。然后当冷却液从散热器中流过时，冷却液中的热量被带走。对过热故障进行诊断时，请记住：如果油底壳机油过多，当连杆轴颈浸到机油中时会导致摩擦生热。

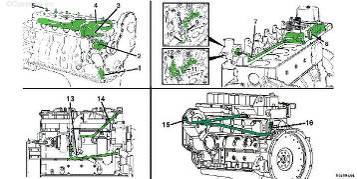

康明斯ISB5.9发动机冷却系统流程图

目录

流程图

TOC

冷却液进口

水泵

冷却液流经机油冷却器

通过气缸的冷却液流

至缸盖的冷却液流

从缸体流出的冷却液

至节温器壳体的冷却液

节温器

冷却液旁通通道

至水泵进口的冷却液流

旁通通道关闭

至散热器的冷却液

至涡轮增压器轴承壳体的冷却液

从涡轮增压器轴承壳体流出的冷却液

至空气压缩机的冷却液流

来自空气压缩机的冷却液流。
