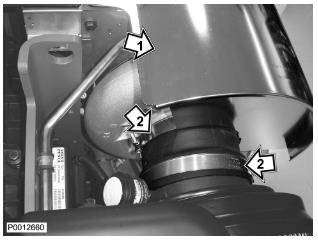

84   仅适用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（双涡轮增压器）将盖(1)安装在涡轮增压器上并将夹子(2)紧固到橡胶螺柱软管上。

85   将增压空气管连接到进气歧管上。连接管和 O 型圈必须安装到增压空气管上。注意 如果在 O 型圈上涂抹了 VP 润滑油（零件号1698135-8），那么安装将更容易进行。

86   将隔套(1)安装在长螺柱上。确保软管夹(2)位于增压空气冷却器上的指定位置并且软管没有任何缺陷。21-0 发动机整机，

87   提升增压空气冷却器并与螺柱对准。当增压空气冷却器被按压到位时，将其滑到散热器软管和上部增压空气管上。将螺母安装到螺柱上，但现在不要紧固它们。增压空气冷却器必须可移动以方便安装来自涡轮增压器的增压空气管路。检查以确保增压空气冷却器的排放孔没有阻塞。

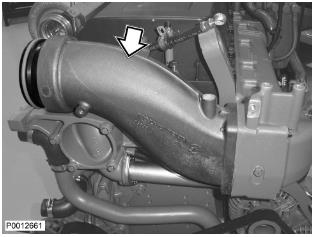

88   仅适用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（双涡轮增压器）将增压空气管路安装到涡轮增压器和增压空气冷却器之间。固定增压空气管路，然后固定增压空气冷却器。

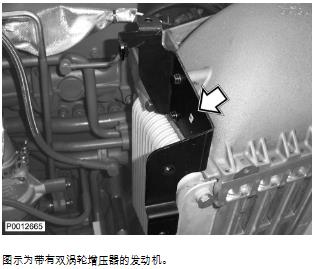

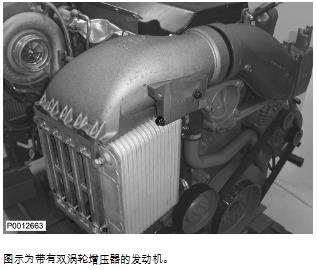

89   安装连接接头。将软管夹固定到增压空气冷却器冷却软管上。图示为带有双涡轮增压器的发动机。图示为带有双涡轮增压器的发动机。21-0 发动机整机，

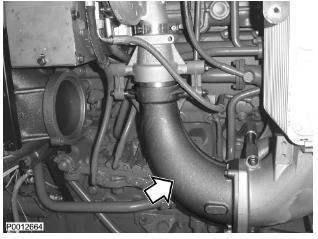

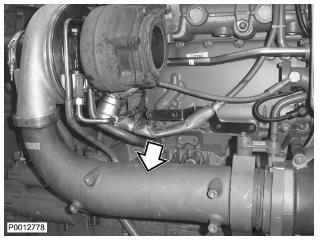

90   仅适用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（双涡轮增压器）将来自后部增压空气冷却器的增压空气管路安装到涡轮增压器上。

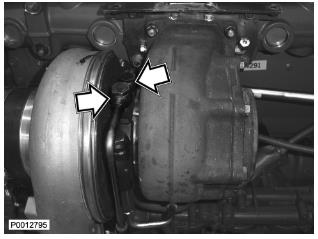

91   仅适用于 D13B-B/D/E/F/J/M/N，D13C1-A，D13C3-A（单涡轮增压器）安装油供给管路和冷却剂管路。

92   仅适用于 D13B-B/D/E/F/J/M/N，D13C1-A，D13C3-A（单涡轮增压器）安装废气门阀软管。用夹子固定软管。21-0 发动机整机，

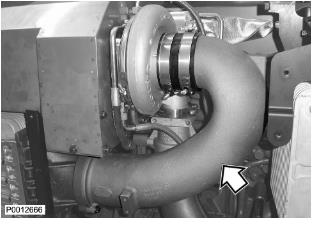

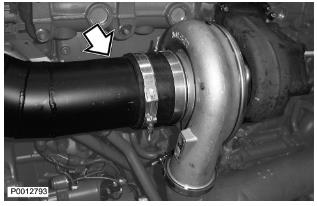

93   仅适用于 D13B-B/D/E/F/J/M/N，D13C1-A，D13C3-A（单涡轮增压器）确保增压空气冷却器或增压空气管路内没有被污染。将增压空气管路安装到涡轮增压器和增压空气冷却器之间。

94   仅适用于 D13B-B/D/E/F/J/M/N，D13C1-A，D13C3-A（单涡轮增压器）确保来自空气过滤器的管路没有被污染。安装空气过滤器与涡轮增压器之间的管路。安装排气接头。

95   仅适用于 D13B-B/D/E/F/J/M/N，D13C1-A，D13C3-A（单涡轮增压器）安装两个空气过滤器固定器。夹紧涡轮增压器和空气过滤器之间的橡胶螺柱软管。安装 CCV 单元管路并固定夹子。

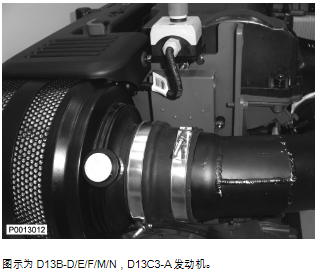

96   仅适用于 D13B-B/D/E/F/J/M/N，D13C1-A，D13C3-A（单涡轮增压器）安装空气过滤器壳体。将夹子固定在橡胶螺柱接头上。图示为 D13B-D/E/F/M/N，D13C3-A 发动机。

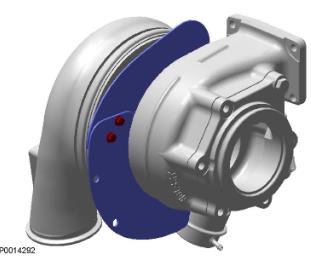

97   仅适用于 D13B-B/D/E/F/J/M/N，D13C1-A，D13C3-A（单涡轮增压器）安装顶部和底部中间板。顶部中间板必须与底部中间板上的金属后尾桥对准并用两个螺栓固定。
