cat挖掘机燃油喷油泵和调速器的启动额定怠速供油量的维护调试调整方法

cat挖掘机柴油机喷油泵和调速器的调试
cat挖掘机柴油机喷油泵的调试
    cat挖掘机柴油机喷油泵在使用过程中零件的磨损和故障的出现，会使其技术状况变差，因此需要定期检查、调整和修理，以保证发动机正常工作。

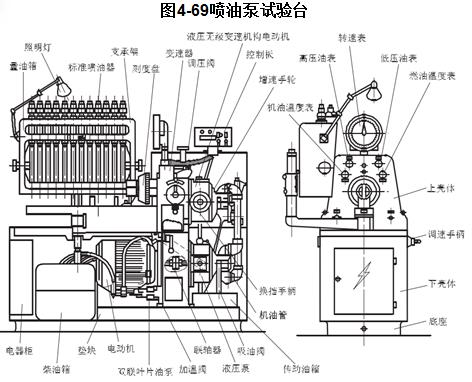

    喷油泵的调试应在喷油泵试验台上进行，并由专入操作。喷油泵试验台的构造如图4 - 69所示。试验台的电动机功率要足够，以保证喷油泵在最大供油量及最大转速下能稳定地运转;喷油泵试验台应具有较宽的转速变化范围;转速、流量和燃油计量要可靠;试验台高压油管的规格一般为内径Φ2mm，外径Φ 6mm,长度600 mm的标准油管，对于供油较大的P型泵，可使用内径Φ 3mm，外径 Φ8 mm，长度800 mm的标准油管;试验台上应安装标准喷油器(zsi2 sji型17. 5 MPa);输油泵输出油压调为1. 6 MPa;试验油温为40℃-45℃;调试室应清洁防尘。

    (1)cat挖掘机柴油机供油时刻的调试
    供油时刻的调试包括第一缸开始供油时刻的调试和各缸供油间隔角的调试。
    ①溢流法。调速器手柄置于最大供油量位置，利用cat挖掘机柴油机喷油泵试验台内部专设的高压油路供给的柴油，通过油路转换阀送入喷油泵油腔中，当柱塞处于下止点而柱塞套上的进、回油孔被打开时，台州Perkins帕金斯403F-15发动机柴油泵、喷射泵组件技术查询中心,枣庄Perkins帕金斯403F-11发动机电子供油泵、提升输油泵企业,锡林郭勒Perkins帕金斯4008-30TAG3发动机控制屏一台多少钱,庆阳Perkins帕金斯2206A-E15TAG4发动机配件中心库专业服务中心,佛山Perkins帕金斯4008-30TAG3发动机偏心轴费用报价单,黔南Perkins帕金斯4006-23TAG3A发动机曲轴费用,丹东Perkins2806S-E15柴油机哪里能买到去哪找,怒江Perkins帕金斯404A-22G1发动机汽缸床联系,高压油便克服出油阀弹簧的压力将出油阀顶开，柴油从标准喷油器的放气溢流管中流出;然后缓慢地转动喷油泵凸轮轴，使第一分泵柱塞从下止点位置逐渐上升，当恰好使溢流管停止出没时，即第一分泵的供油开始时刻，此时要求喷油泵联轴器上的刻线记号与喷油泵壳体前盖上的记号对正。若联轴器上的刻线超过壳体前盖上的刻线，说明该缸供油过迟;反之，说明供油过早。

②测时管法。测时管的结构如图4 -70所示。
    试验时，将测时管装在第一分泵出油阀的接头上，转动喷油器凸轮轴使第一分泵柱塞泵油，直到测时管不出现空气为止。倒出玻璃管中部分柴油，然后慢慢转动凸轮轴，当玻璃管内的液面刚刚开始向上移动时，立即停止转动凸轮轴，此时即第一分泵的供油时刻。查看喷油泵联轴器上的刻线记号是否与泵体前盖上的记号对齐，若有偏差可调整该分泵滚轮体上的调整螺钉或调整垫片。测时管法简单方便，测量比较准确，应用广泛。
    (2)cat挖掘机柴油机供油量的调试
    在对供油量进行调试时，要求各缸供油量应均匀稳定，以保证柴油机平稳运转。各缸供油不均匀度可按下式计算:
各缸不均匀度=[2x(最大供油量一最小供油量)/(最大供油量+最小供油量)〕X100%
各项指标中，其中额定转速供油不均匀度最为重要，一般不应大于3%;其次是怠速的供油不均匀度，由于怠速总油量较小，故规定其不均匀度不应大于30%。
①cat挖掘机柴油机额定供油量。额定供油量是指调速器手柄放在最大供油位置，喷油泵在额定转速下的供油量。
    调试时，使喷油泵在额定转速运转，将调速器手柄转到最大供油位置，启动喷油泵试验台，喷油100次，观察各缸供油量，如不符合标准和不均匀时，松开调节叉螺钉(拨叉供油量调节机构)，将调节叉调节拉杆移动到适当位置后，再紧固螺钉。
    ②cat挖掘机柴油机怠速供油量。怠速供油量是指泵在规定的怠速下运转时，调速器手柄放在最小供油位置时的供油量。
    调试时，先将喷油泵转速调到规定值，操纵手柄放在最小供油量位置，再缓慢向增油方向移动手柄。当喷油器刚刚开始滴油时，固定好调速器手柄，观察供油量，此怠速供油量的大小及不均匀度应符合规定。
    ③cat挖掘机柴油机启动供油量。启动供油量是指调速器手柄在最大供油量位置，喷油泵在启动转速(10~200 rpm)时的供油量。此供油量为额定供油量的150%以上，是喷油泵所能达到的最大供油量。
cat挖掘机柴油机调速器的调试

    cat挖掘机柴油机调速器的调试内容主要是高速和怠速起作用时的转速。
    (1)cat挖掘机柴油机高速起作用时转速的调试
    试验时，cat挖掘机柴油机启动喷油泵试验台，使喷油泵由低速向高速直至接近额定转速，把喷油泵供油拉杆向供油方向推到底，然后缓慢增加喷油泵转速，同时观察供油拉杆位置的变化。当供油拉杆开始向减油方向移动时，此时的转速就是调速器起作用的转速，此转速应符合技术要求;如达不到技术要求，则根据调速器的具体结构进行调整(改变怠速弹簧预紧力)。
    (2)cat挖掘机柴油机怠速起作用时转速的调试
    与限制柴油机额定转速的原理相似，当柴油机以怠速转速运转时，离心零件作用在调速套筒上的轴向力与怠速弹簧相平衡。当某种原因造成发动机运转阻力增大使转速降低时，离心零件产生的离心惯性力不足以平衡怠速弹簧，使供油拉杆或齿杆向增加供油量的方向移动。
